‌1. 定义与组成‌

环氧底漆是以环氧树脂为主要成膜物质的双组分涂料，通过添加固化剂、防锈颜料（如磷酸锌、三聚磷酸铝）及助剂形成，以水或溶剂为分散介质，具有高附着力与防腐功能，适用于金属、混凝土等基材的防护打底‌。

‌2. 核心性能‌

‌附着力强‌：与金属基材结合力达5~8MPa，有效封闭基面孔隙，防止腐蚀介质渗透‌。

‌防腐防锈‌：含磷酸锌等活性防锈颜料，可抑制电化学腐蚀，耐盐雾性能＞500小时（中性盐雾测试）‌。

‌耐化学性‌：耐酸、碱、油污及有机溶剂，适用于化工、船舶等腐蚀性环境‌。

‌施工适应性‌：支持无空气喷涂、辊涂等多种工艺，与水性聚氨酯面漆、溶剂型涂料兼容‌。

‌3. 典型应用场景‌

‌机械制造‌：机床、工程机械的金属基材防锈打底‌。

‌建筑工程‌：混凝土基面封闭（如地坪、桥梁），增强后续涂层附着力‌。

‌电子与化工‌：半导体车间、储罐等需导静电或耐腐蚀的场所‌。

‌食品医药‌：GMP车间设备防护，满足0污染要求‌。

‌4. 施工工艺‌

‌基面处理‌：

金属表面喷砂至Sa2.5级或动力工具除锈St3级，粗糙度40~70μm；混凝土需打磨平整，含水率＜8%‌。

‌材料配比‌：

按标签把A.B组分把材料混合，搅拌1-2分钟，充分搅拌均匀。

‌涂装方式‌：

推荐无空气喷涂（口径2.5~3.0mm），湿膜厚度120μm，干膜厚度60μm‌。可喷涂 滚涂 刮涂。

‌固化条件‌：

环境温度＞10℃，湿度＜80%，表干4小时，完全固化需24小时‌。

‌5. 注意事项‌

‌施工环境‌：避免低温（＜5℃）或高湿（＞80%）导致漆膜发白、附着力下降‌。

‌边角处理‌：需预涂尖锐边角，防止“边角效应”导致涂层流挂‌。

‌配套体系‌：与水性环氧面漆、聚氨酯面漆配套时需确保覆涂间隔（最短3小时）‌。

‌存储要求‌：未混合组分需密封存放，保质期1年，避免冻结或高温暴晒‌。

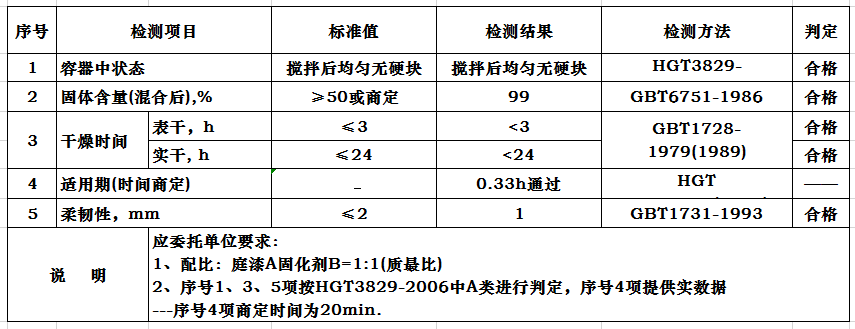

      技术指标：
